CIRCUITOS DIGITALES PROYECTO N° 03 MATRIZ DE LEDS CON REGISTROS Y CONTADORES FASE 1: Contadores y Registros

Alumno(s)		Nota
Carreón Yujra, Paul
Benavente Quispe, Andres Antonio
Grupo
Ciclo  2C5	Electrónica y Automatización – Circuitos Digitales
Fecha de entrega

      I.     CAPACIDAD TERMINAL

·        Reconocer las áreas de aplicación de la Electrónica Digital.

·        Identificar las características de los dispositivos digitales más utilizados.

·         Diseñar sistemas combinacionales y secuenciales.

    II.     COMPETENCIA ESPECIFICA DE LA SESION

·         Conocer el funcionamiento de contadores Jhonson

·         Conocer el funcionamiento de un Registro

·         Utilizar un SIMULADOR para comprobar el comportamiento de los mismos.

   III.        CONTENIDOS A TRATAR

·         Contadores

·         Registros

·         Matriz de Leds

·         Máquinas de Estado

  IV.     RESULTADOS

·         Diseñan y optimizan sistemas y procesos para cumplir con las condiciones establecidas y gestionando adecuadamente los recursos materiales y humanos.

    V.     MATERIALES Y EQUIPO

·         Entrenador para Circuitos Lógicos

·         PC con Software de simulación.

·         Guía de Laboratorio. El trabajo se desarrolla de manera GRUPAL.

  VI.     REPASO DEL LABORATORIO ANTERIOR

·         Proyecto nro. 2

 VII.     FUNDAMENTO TEÓRICO

·         Revise el siguiente link:

·         https://www.prometec.net/matriz-led-8x8/

VIII.     TAREAS:

1.    Implemente un circuito de SECUENCIA DE 10 LEDS (simulación), basándose en el C.I. CMOS 4017. Para ello descargue su HOJA DE DATOS (Data Sheet) e investigue la forma de conectar dicho dispositivo.

2.    Basado en la experiencia anterior, diseñe una secuencia de 7 leds y otra de 14 leds de salida. Puede utilizar otro chip si fuera necesario.

3.    Investigue sobre la MATRIZ DE LEDS de 5x7 y experimente en simulación la forma de funcionamiento.

4.    CONTENIDO DEL INFORME EN EL BLOG: (nuevo)

a.    Teoría de funcionamiento de un Contador Jhonson

b.    Teorías de funcionamiento de una Matriz de Leds

c.     Video tutorial de las simulaciones realizadas en clase

d.    Observaciones y conclusiones. ¿Qué he aprendido de esta experiencia?

e.    Integrantes (incluye foto de todos)

5.    MATERIALES PARA PROXIMO LABORATORIO: (nuevo)

-CONTADOR 4017

-74164

Cantidad	CODIGO	Descripción
2	4017	Contador Jhonson
1	74164	Registro de desplazamiento
10	1N914    ó 1N4148	Diodo de señal
1	Matriz de Leds de 5x7 leds



EN EL SIGUIENTE VIDEO EXPLICAREMOS LA CONEXIÓN SIMPLE DE UNA MATRIZ DE 8x8

Siguiendo con la experiencia, crearemos un circuito para reproducir la letra E en una Matriz de 7x5, para lo cual necesitaremos los siguientes dispositivos:

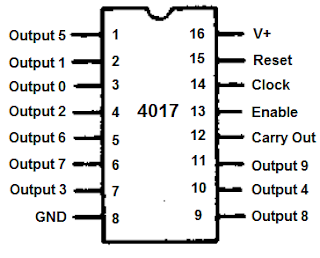

INTEGRADO 4017

Se trata de un contador/divisor o decorificador con 10 salidas. Estructuralmente está formado por un contador Johnson de 5 etapas que puede dividir o contar por cualquier valor entre 2 y 9, con recursos para continuar o detenerse al final del ciclo.

Con las entradas "Habil. Reloj" y "Reset" a tierra, el contador avanza una etapa a cada transición positiva de la señal de entrada (Reloj). Partiendo entonces de la situación inicial en que "S0" se encuentra a nivel alto y todas las demás a nivel bajo. Con la llegada del primer pulso de entrada tenemos la primera transición. "S0" pasa a nivel bajo y "S1" a nivel alto, todas las demás permanecen en cero.

Con el segundo pulso, "S1" pasa a nivel bajo y "S2" a nivel alto, y así sucesivamente hasta la última.

INTEGRADO 74190

Este circuito integrado 74190 es un contador decimal que aventaja al 7490 en que tiene como característica que puede hacer el conteo de manera ascendente o descendente.

Ademas podemos precargar un valor para que empiece a contar. El conteo es síncrono y la carga asíncrona. Puede llegar a funcionar hasta un máximo de 35 MHZ.

Para contajes binarios hay que recurrir al 74191.

La alimentación es la típica de los TTL, pin 8 GND y pin 16 +5V.

En la siguiente tabla de la verdad del contador 74190 se puede ver todos los modos posibles de operación. Hay que destacar que los contajes van de cero a nueve o viceversa.

INTEGRADO 7447

El circuito integrado 7447 o subfamilia (74LS47, 74F47, 74S47, 74HCT47,..) es un circuito integrado que convierte el código binario de entrada en formato BCD a niveles lógicos que permiten activar un display de 7 segmentos de ánodo común en donde la posición de cada barra forma el número decodificado.
